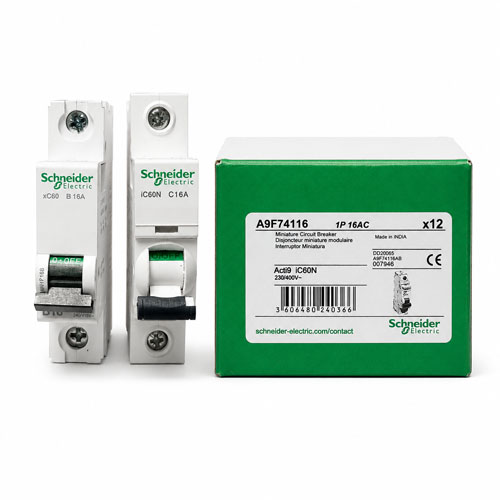

کلید مینیاتوری تک فاز ۱۶ آمپر اشنایدر تیپ B مدل A9F74116 یکی از تجهیزات حفاظتی مدارهای الکتریکی است که برای محافظت از سیمها و تجهیزات در برابر جریان بیش از حد و اتصال کوتاه مورد استفاده قرار میگیرد. این محصول از تجهیزات حفاظتی برند معتبر Schneider Electric بوده و با ساختار تکپل، جریان نامی ۱۶ آمپر و منحنی قطع B، برای طیف مختلفی از مدارهای تکفاز کاربرد دارد.
انتخاب یک کلید مینیاتوری مناسب، نقش مهمی در افزایش ایمنی تابلو برق و جلوگیری از آسیب به تجهیزات الکتریکی دارد. به همین دلیل هنگام خرید کلید مینیاتوری اشنایدر ۱۶ آمپر باید عواملی مانند جریان نامی، منحنی قطع، تعداد پل، قدرت قطع و نوع بار مورد بررسی قرار گیرد.
کلید مینیاتوری یا MCB یک تجهیز حفاظتی است که در مسیر مدار الکتریکی قرار میگیرد و در شرایطی مانند اضافهبار یا اتصال کوتاه، مدار را بهصورت خودکار قطع میکند. برخلاف فیوزهای قدیمی، پس از رفع ایراد مدار میتوان کلید مینیاتوری را مجدداً وصل کرد و نیازی به تعویض قطعه نیست.
مدل A9F74116 از کلیدهای مینیاتوری تکپل اشنایدر است که جریان نامی آن ۱۶ آمپر بوده و دارای منحنی قطع B است. این ویژگیها باعث میشوند محصول برای مدارهایی که جریان راهاندازی بالایی ندارند، انتخاب مناسبی باشد.
مشخصات مهم مدل A9F74116 عبارتاند از:
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Acti9 |
| مدل | A9F74116 |
| نوع تجهیز | کلید مینیاتوری / MCB |
| تعداد پل | ۱ پل |
| جریان نامی | ۱۶ آمپر |
| منحنی قطع | B |
| نوع مدار | تکفاز |
| کاربرد اصلی | حفاظت مدار در برابر اضافهبار و اتصال کوتاه |
| نوع نصب | ریل DIN |
| کاربرد | تابلوهای برق و مدارهای تکفاز |
نکته: برای انتخاب نهایی کلید حفاظتی، علاوه بر جریان نامی باید قدرت قطع و سایر مشخصات درجشده روی محصول و کاتالوگ سازنده نیز با شرایط شبکه مطابقت داده شود.
کلید مینیاتوری ۱۶ آمپر تیپ B معمولاً برای مدارهایی مناسب است که جریان هجومی یا جریان راهاندازی بالایی ندارند. از جمله کاربردهای رایج این منحنی میتوان به برخی مدارهای روشنایی، بارهای مقاومتی و مدارهای عمومی اشاره کرد.
منحنی B به رفتار کلید در هنگام وقوع جریانهای بالا مربوط میشود. بنابراین نمیتوان صرفاً بر اساس عدد ۱۶ آمپر، یک کلید را برای تمام تجهیزات انتخاب کرد. نوع بار و میزان جریان راهاندازی آن نیز باید در نظر گرفته شود.
عملکرد MCB بر اساس دو مکانیزم حفاظتی اصلی انجام میشود:
زمانی که جریان مدار برای مدت مشخصی از مقدار مجاز بیشتر شود، بخش حرارتی کلید عمل کرده و مدار را قطع میکند. این عملکرد از گرمشدن بیش از حد سیمها و آسیب احتمالی به مدار جلوگیری میکند.
در صورت ایجاد اتصال کوتاه، جریان میتواند در مدت بسیار کوتاهی افزایش چشمگیری پیدا کند. مکانیزم مغناطیسی کلید در چنین شرایطی باعث قطع سریع مدار میشود تا از آسیب جدیتر به تجهیزات و سیمکشی جلوگیری شود.
حرف B در مدل یا مشخصات کلید مینیاتوری به منحنی قطع (Trip Curve) آن اشاره دارد. منحنی B برای مدارهایی طراحی شده است که جریان هجومی زیادی ندارند.
به همین دلیل، MCB تیپ B معمولاً در مدارهای روشنایی و بارهای مقاومتی کاربرد بیشتری دارد. در مقابل، برای برخی بارهای موتوری یا تجهیزاتی که هنگام راهاندازی جریان هجومی بیشتری ایجاد میکنند، ممکن است منحنی C یا منحنیهای دیگر گزینه مناسبتری باشند.
بنابراین انتخاب تیپ مناسب باید بر اساس ماهیت بار و طراحی مدار انجام شود، نه صرفاً بر اساس آمپراژ کلید.
یکی از سوالات رایج هنگام خرید کلید مینیاتوری، تفاوت میان تیپ B و تیپ C است.
کلیدهای تیپ B در برابر جریان هجومی حساستر هستند و برای مدارهایی با جریان راهاندازی پایینتر کاربرد دارند. در مقابل، کلیدهای تیپ C تحمل بیشتری در برابر جریان هجومی دارند و برای بسیاری از مدارهای دارای بار القایی و تجهیزاتی که جریان راهاندازی بیشتری دارند استفاده میشوند.
بنابراین اگر قرار است برای یک مدار مشخص بین کلید مینیاتوری تیپ B و C انتخاب کنید، ابتدا نوع مصرفکننده و جریان راهاندازی آن را بررسی کنید.
استفاده از کلید مینیاتوری اشنایدر A9F74116 میتواند مزایای مختلفی برای سیستم برق به همراه داشته باشد، از جمله:
مدلهای تکپل مانند A9F74116 برای مدارهای تکفاز کاربرد دارند و میتوانند در بخشهای مختلف تابلو برق مورد استفاده قرار بگیرند.
از کاربردهای این نوع کلید میتوان به مدارهای روشنایی، برخی مدارهای پریز و بارهای عمومی اشاره کرد؛ البته انتخاب آمپراژ باید بر اساس سطح مقطع سیم، نوع مصرفکننده و طراحی مدار انجام شود.
به بیان ساده، نباید صرفاً به این دلیل که یک تجهیز ۱۶ آمپر است، برای هر مدار ۱۶ آمپری از یک کلید ۱۶ آمپر استفاده کرد. هماهنگی میان کلید حفاظتی، سیمکشی و بار الکتریکی اهمیت زیادی دارد.
انتخاب نادرست جریان نامی میتواند عملکرد سیستم حفاظتی را تحت تأثیر قرار دهد. کلید باید به گونهای انتخاب شود که در شرایط عادی مدار دچار قطع ناخواسته نشود و در عین حال بتواند در زمان ایجاد شرایط غیرمجاز از مدار محافظت کند.
برای انتخاب کلید مینیاتوری ۱۶ آمپر باید مواردی مانند:
بررسی شوند.
کلیدهای مینیاتوری این رده معمولاً برای نصب روی ریل DIN طراحی شدهاند. در هنگام نصب باید سیمبندی مطابق نقشه و دستورالعمل سازنده انجام شود.
همچنین لازم است اتصالات بهدرستی محکم شوند و از اعمال گشتاور نامناسب به ترمینالها جلوگیری شود. نصب و سیمکشی تجهیزات حفاظتی باید توسط فرد متخصص و مطابق استانداردهای برق انجام شود.
اگر قصد خرید کلید مینیاتوری اشنایدر ۱۶ آمپر را دارید، تنها توجه به برند و آمپراژ کافی نیست. قبل از خرید، مشخصات زیر را بررسی کنید:
۱. جریان نامی:
مطمئن شوید جریان نامی ۱۶ آمپر با طراحی مدار هماهنگ است.
۲. منحنی قطع:
مدل A9F74116 دارای منحنی B است و باید با نوع بار مطابقت داشته باشد.
۳. تعداد پل:
این محصول ساختار تکپل دارد و برای کاربرد موردنظر باید تعداد پل مناسب انتخاب شود.
۴. قدرت قطع:
قدرت قطع کلید باید متناسب با جریان اتصال کوتاه احتمالی در محل نصب باشد.
۵. اصالت محصول:
هنگام خرید تجهیزات حفاظتی اشنایدر، تهیه محصول از تأمینکننده معتبر اهمیت زیادی دارد.
قیمت کلید مینیاتوری اشنایدر A9F74116 به عواملی مانند اصالت کالا، شرایط بازار، موجودی، نوسانات قیمت تجهیزات برق و شرایط فروش بستگی دارد. به همین دلیل بهتر است قیمت روز محصول را هنگام خرید استعلام کنید.
همچنین هنگام مقایسه قیمت، تنها قیمت پایینتر را معیار قرار ندهید؛ اصالت محصول و تطابق دقیق مشخصات فنی با نیاز مدار از اهمیت بیشتری برخوردار است.
اگر به دنبال یک کلید مینیاتوری تک فاز ۱۶ آمپر اشنایدر تیپ B هستید، مدل A9F74116 با ساختار تکپل و منحنی قطع B میتواند برای مدارهای سازگار با این مشخصات مورد استفاده قرار گیرد.
پیش از خرید، مشخصات فنی محصول را با نیاز تابلو برق خود تطبیق دهید و در صورت نیاز از کارشناس برق برای انتخاب صحیح آمپراژ، منحنی قطع و قدرت قطع کمک بگیرید.
کلید مینیاتوری تک فاز ۱۶ آمپر اشنایدر تیپ B مدل A9F74116 یک تجهیز حفاظتی برای مدارهای تکفاز است که وظیفه اصلی آن حفاظت در برابر اضافهبار و اتصال کوتاه است. جریان نامی ۱۶ آمپر، ساختار تکپل و منحنی قطع B، مهمترین ویژگیهایی هستند که باید هنگام انتخاب این محصول مورد توجه قرار گیرند.
انتخاب صحیح کلید مینیاتوری اشنایدر ۱۶ آمپر علاوه بر افزایش ایمنی مدار، به عملکرد صحیح سیستم برق نیز کمک میکند. بنابراین پیش از خرید، نوع بار، جریان مدار، سیمکشی و قدرت قطع موردنیاز را بررسی کنید.
